製品説明
● 型式番号: GHC 27kV ACR
● 定格電流: 630A、800A
● 動作電圧: 27kV
● 障害検出と中断
● 自動および順次再閉路
● 障害監視とロックアウト
● 規格: IEC 62271-111
導入

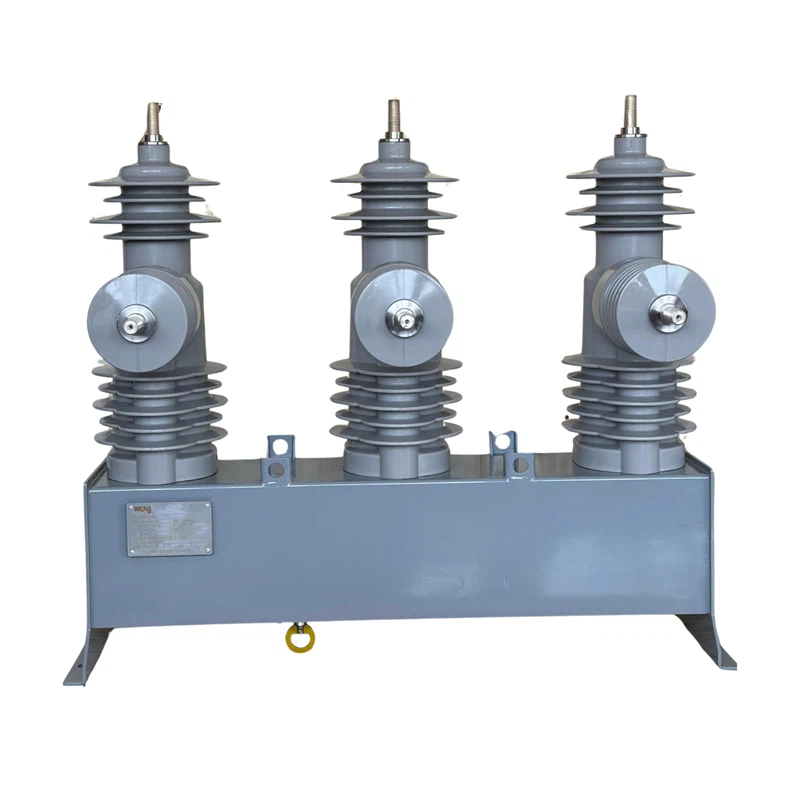

GHC シリーズ 27kV 自動再閉路装置は、電力システムで回路障害を識別して遮断するために使用する重要な保護装置です。主な目的は、一時的な障害の後に電力を迅速に回復し、恒久的な障害を隔離することで、配電の信頼性を高めることです。
GHC シリーズ 27kV 自動リクローザーは、最大 27kV の電圧クラスの架空配電線および配電変電所アプリケーション向けに特別に設計されており、木の枝、落雷、過渡状態など、障害につながる可能性のあるさまざまな要因に対処します。これらの要因により、電源が瞬間的に中断されることがよくあります。
GHC シリーズ 27kV 自動再閉路装置は、これらの障害を即座に検出し、障害のある回路を遮断するために直ちに措置を講じます。一時的な障害の後、電力を回復するために再閉路機構を自動的に起動します。ただし、障害が持続する場合、または永続的な障害である場合、再閉路装置は回路を開いたままにして障害を隔離します。
GHC シリーズ 27kV 自動再閉路装置は、障害を迅速に検出して遮断することで、停電時間を大幅に短縮し、顧客への悪影響を最小限に抑えます。その役割は、電気システム内の信頼性と中断のない電力供給を確保する上で極めて重要です。
動作条件
● 高度は3000m以下
● 環境気温は-45度-65度、日中の気温差は25度です
● 風速は35m/s以下
● 地震の強さは8度以下
● 汚染度：4級
●設置場所は発火せず、爆発せず、腐食しない場所
テクノロジー
GHC 自動回路再閉路装置には、アークベント付きステンレススチールタンク内の芳香族エポキシ樹脂ハウジング内に真空遮断器が組み込まれています。これにより、長寿命ハウジング内の完全絶縁配置により、寿命と信頼性が最大限に高まります。電圧は、抵抗を使用して 6 つのブッシングすべてで測定されます。電流は、変流器を使用して 3 つの位相すべてで測定されます。GHC 再閉路機構は、1 つの磁気アクチュエータで操作されます。
これらの磁気アクチュエータは機械的にインターロックされており、3 相の正しい動作を保証します。このデバイスは、磁気ラッチにより閉位置に固定されます。磁気アクチュエータは、GT600 または GT800 制御キュービクルにある蓄電されたエネルギー充電コンデンサから作動します。タンクの底にある黄色の機械式フック スティック操作レバーを使用して、再閉路装置を機械的にトリップおよびロックできます。

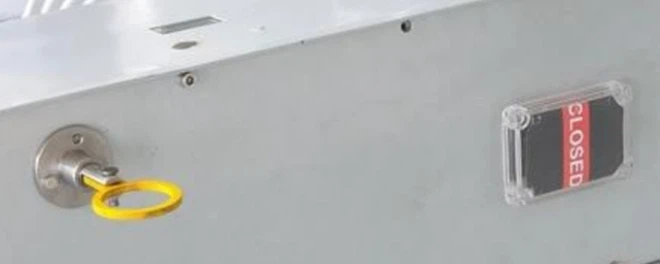

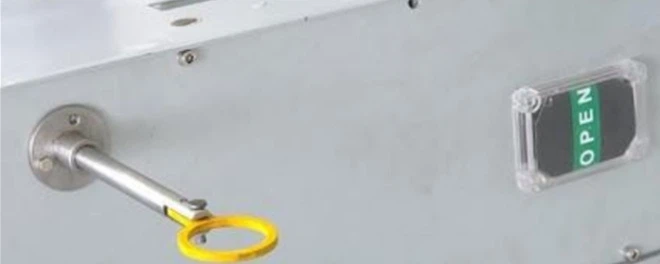

デバイスの開閉表示もタンクの底部にあり、接点が開いている場合は緑色の「0」、接点が閉じている場合は赤色の「I」が表示されます。

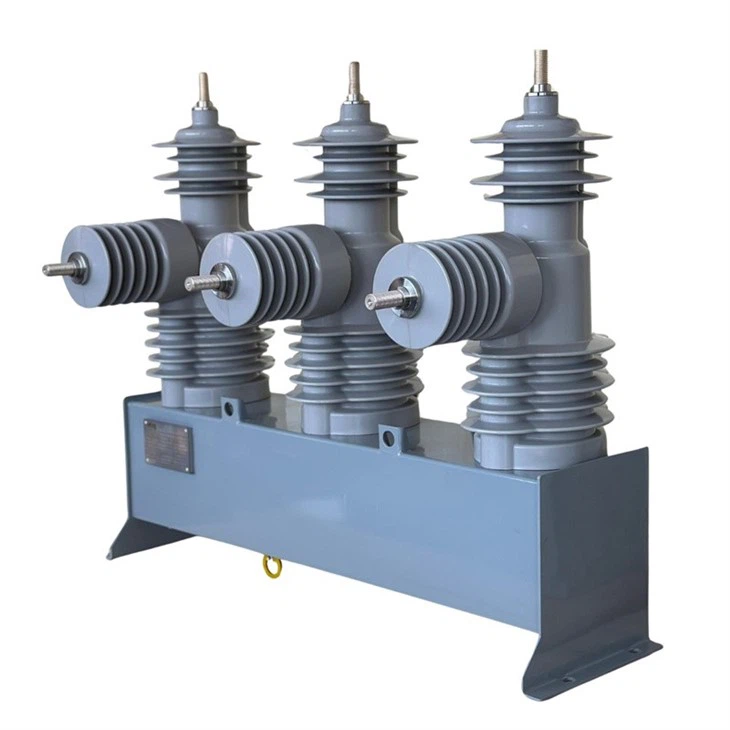

高電圧アセンブリ
GHC 再閉路器の高電圧アセンブリは、共通のハウジングに取り付けられた 3 つの個別の相極で構成されています。各極は、ポリウレタン (成形極アセンブリ) でカプセル化された真空遮断器と電流センサーで構成される個別のモジュールで、磁気アクチュエータに結合されています。
ハウジング
各相の位置表示器はキャビネットの底部に取り付けられており、下から見ることができます。定格情報、シリアル番号、および製造注文番号を示すリクローザ銘板は、ハウジングの左側に取り付けられています。
ポールアセンブリ
（次のページの図1はポールアセンブリの詳細を示しています）
上部端子スタッド (1) は、真空遮断器 (3) の上端にある固定接点スタッドに直接取り付けられています。電流転送アセンブリ ハウジング (10) は、真空遮断器の反対側の端に固定されています。電流転送アセンブリでは、接点が真空遮断器の可動接点から電流転送アセンブリ ハウジングに電流を転送します。このハウジングは、横方向スタッド端子 (4) に直接接続されています。横方向スタッド端子は、リング型電流センサー (5) を通過してから、成形アセンブリから出ます。変圧器の二次電流出力を運ぶ 2 本のリード線もカプセル化されており、アクチュエータ アセンブリに取り付けられた端子台まで引き込まれています。リクローザが負荷電流を流している間に制御ケーブルが切断された場合、CT リード線を横切る端子台に抵抗器が取り付けられ、開回路状態が防止されます。ステンレス鋼の取り付けフランジは、成形ポール アセンブリに 4 本のボルトで取り付けられており、そのうち 2 本は磁気アクチュエータのサポートにも使用されます。
コントロール

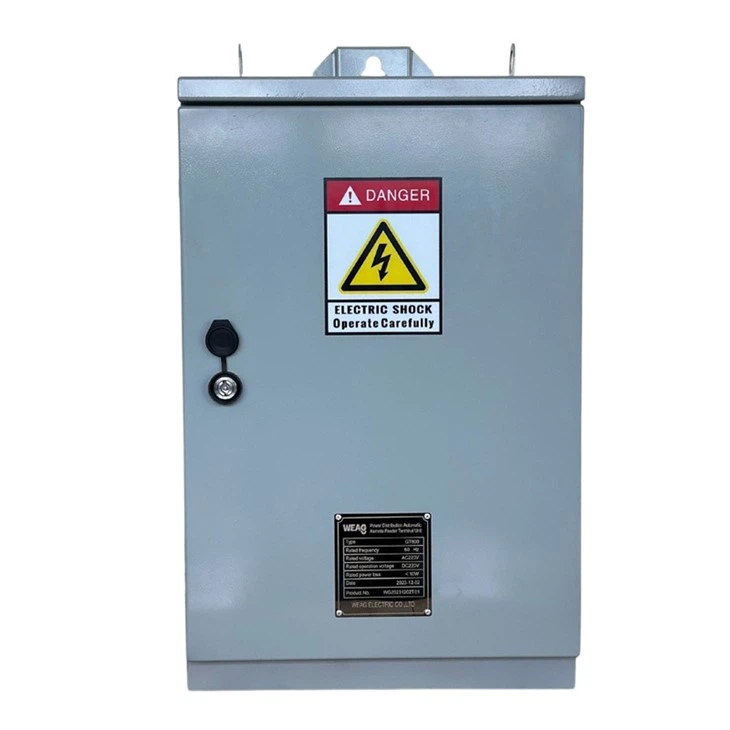

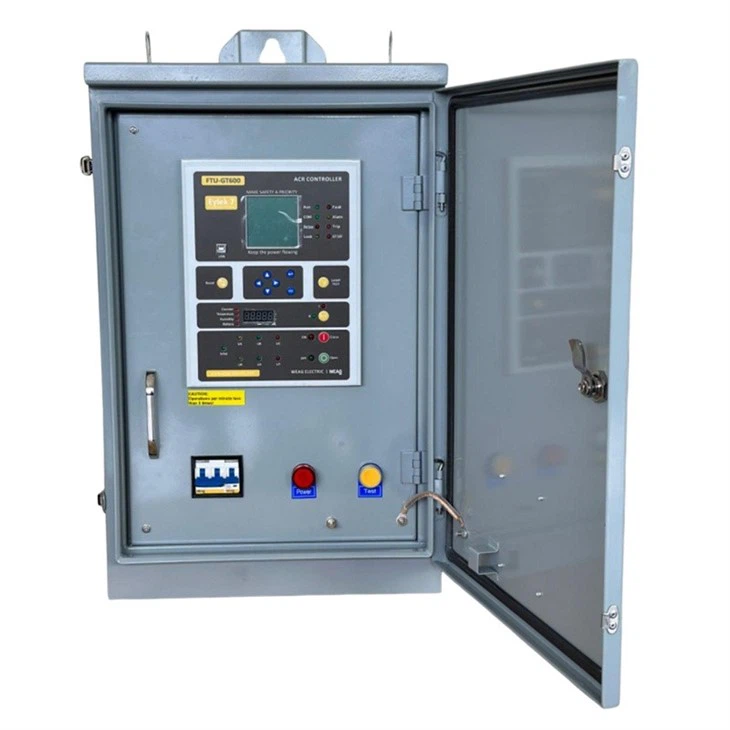

低電圧制御キャビネット
独立した耐候性キャビネットには、低電圧制御コンポーネントが収納されています。ヒンジ付きパネルにより、制御コンポーネントに前面と背面からアクセスできます。キャビネットの側壁に他のデバイスを取り付けることもできます。リクローザーへの接続は、プラグ接続のシールド付き 24- ピン ケーブルを介して行われます。ヒンジ付きドアには、直径 1/2 インチの南京錠用シャックルが取り付けられます。
制御キャビネットへの電源、通信、および制御入力用に、床には取り外し可能なアクセス プレートと 2 つのノックアウト穴が装備されています。また、無線アンテナ接続用のノックアウトも用意されています。
コントローラ
GHC に付属する制御は、マイクロプロセッサ ベースの PCD 電力制御デバイスです。この高度なコントローラは、通常のリクローザ制御機能のほとんどを 1 つのデバイスに統合し、幅広い計測およびリモート制御オプションを提供します。PCD のプログラミング、操作、およびテストの詳細については、取扱説明書を参照してください。
標準生産テスト
接続図に従ってすべての配線を検証します。
電気操作: 閉じてトリップ。過電流応答と自動再閉路。
GT600/GT800 のすべての手動コントロールの機能を確認します: ローカル/リモート、非再閉路、地絡バイパスなど。
完全な再閉路装置の各相で接触極抵抗を 3 回読み取ります。
60 Hz 耐電圧: 完全な再閉路装置は、(a) 活電部とタンク間、(b) 開放接点間、(c) 相間でテストされます。ANSI C37.60 に準拠し、適用されるテスト電圧は、15.5 kV 定格最大電圧の場合は 50 kV、27 kV 定格最大電圧の場合は 60 kV、38 kV 定格最大電圧の場合は 70 kV です。テスト時間は 1 分です。
配線絶縁: 端子ブロック接続 (フォイルリードとマイクロプロセッサ コントローラを含む) には、接地に対して 1500 ボルト AC の過電圧テストが行われます。
手術
閉鎖
開位置では、アーマチュアはアクチュエータ アセンブリ内の非磁性スペーサーに接しています。アーマチュアは、開位置スプリングと磁石によって発生する小さな力によって保持されます。コイルが正しい極性で通電されると、生成される磁束は磁石アセンブリと同じ方向になります。アーマチュアはコイルに引き込まれ、上部の磁極片と接触します。この位置では、コイルは通電されておらず、アーマチュアは磁石のみによって所定の位置に保持されます。アーマチュアがコイルに引き込まれると、上部ガイド ロッドに取り付けられた操作ロッド (6) が真空遮断器 (3) の可動接点を閉位置の方向に動かします。アクチュエータのストロークは真空遮断器よりも大きくなっています。遮断器の接点は、アクチュエータがストロークを完了する前に接触します。接点が閉じた後の操作ロッドの追加の動きは、接点圧力スプリングが操作ロッドの上部で圧縮されるために必要です。この「オーバー トラベル」により、使用中の接点の摩耗が許容され、接触抵抗が低くなります。
オープニング
コイルに逆極性で通電すると、発生した磁束が磁石アセンブリによって発生した力に対抗します。これにより保持力が低下し、アーマチュアが解放されます。開放スプリング (接触圧力スプリングからの初期補助付き) が操作ロッドを開放位置まで駆動します。

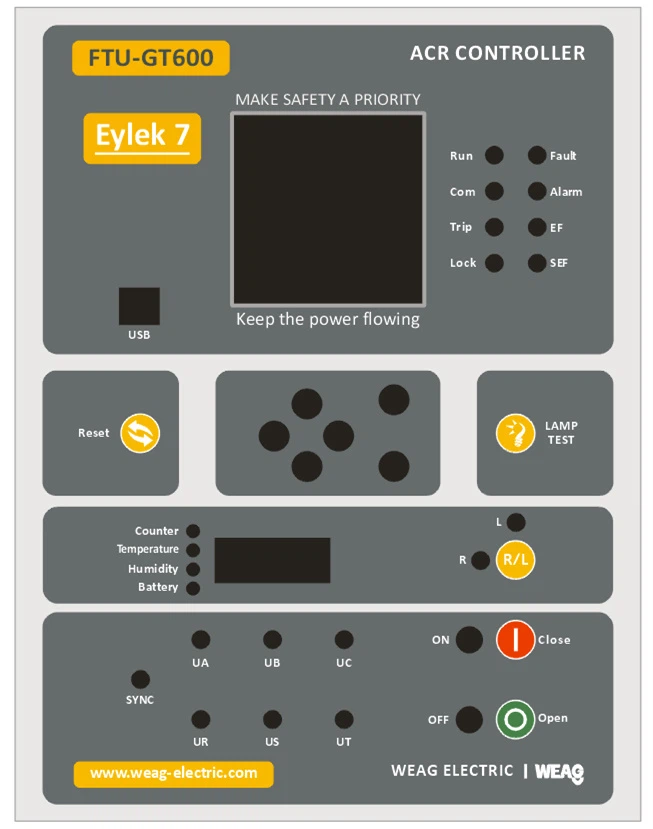

コントローラの説明
マイクロプロセッサ ベースのコントローラは、統合された入力および出力ロジック、データ ロギング、障害レポートにより、保護、制御、監視、計測、計測機能を提供します。
コントローラ機能への通信アクセスは、リモート接続用の電気 RS485 ポートを介して行われます。RS232 ポートを含む追加の背面ポート オプションも利用できます。
コントローラは制御キュービクル内に設置されています。このキュービクルには、コントローラのほかに、無停電電源装置用のバッテリー付き補助電源、電子ボード、回路ブレーカーも収納されています。
コントローラには、メニュー駆動型ディスプレイを通じて選択または選択解除できる多数の保護機能 (要素) が含まれています。
一連の保護機能は画面表示を通じて設定できます。
保護機能
● 位相時間過電流保護（51P）
● 相瞬時過電流保護（50P-1）
● 2つの一定時間過電流設定（50P-2、50P-3）
● 接地過電流保護（51N）
● 接地瞬時過電流保護（50N-1）
● 2つの一定時間接地過電流設定（50N-2、50N-3）
● 逆相過電流保護（46）
● 相および接地方向の過電流保護（67P、67N）
● 過周波数（81O、81V）
● 低電圧および過電圧制御と警報（27、59）
● 最大4回の再閉サイクル（再閉サイクル79-1 79-5を定義）4回閉/5回トリップ
● 適応型再閉路ショット：各再閉路シーケンスは保護機能を独立してプログラミングできます
● 敏感な地絡保護
技術データ
|
GHC27-630-12-N |
GHC27-800-12-N |
GHC27-630-16-N |
GHC27-800-16-N |
GHC27-630-16-H |
GHC27-800-16-H |
|
|
定格動作電圧 (kV) 50/60Hz |
27 |
27 |
27 |
27 |
27 |
27 |
|
定格電流 Ir (A) |
630 |
800 |
630 |
800 |
630 |
800 |
|
定格短絡持続時間 Tk (s) |
3 |
3 |
3 |
3 |
3 |
3 |
|
定格短絡遮断電流 Isc (kA) |
12.5 |
12.5 |
16 |
16 |
16 |
16 |
|
定格短絡電流 Ima (kA) |
31.5 |
31.5 |
40 |
40 |
40 |
40 |
|
定格雷インパルス耐電圧 Up (kV) |
110 |
110 |
110 |
110 |
170 |
170 |
|
定格短時間PF耐電圧Ud（kV） |
60 |
60 |
60 |
60 |
70 |
70 |
|
接続間のインピーダンス（μΩ） |
60 |
60 |
60 |
60 |
60 |
60 |
|
沿面距離、相対アース間 (mm) |
960 |
960 |
960 |
960 |
1290 |
1290 |
|
クリアランス、相対アース間 (mm) |
320 |
320 |
320 |
320 |
320 |
320 |
|
最小位相-アース間クリアランス (mm) |
270 |
270 |
270 |
270 |
350 |
350 |
|
重量（kg） |
140 |
140 |
140 |
140 |
155 |
155 |
|
ライン充電電流（A） |
5 |
5 |
5 |
5 |
5 |
5 |
|
ケーブル充電電流（A） |
25 |
25 |
25 |
25 |
25 |
25 |
|
最大中断時間/最大閉鎖時間 (ms) |
40/60 |
40/60 |
40/60 |
40/60 |
40/60 |
40/60 |
