製品説明

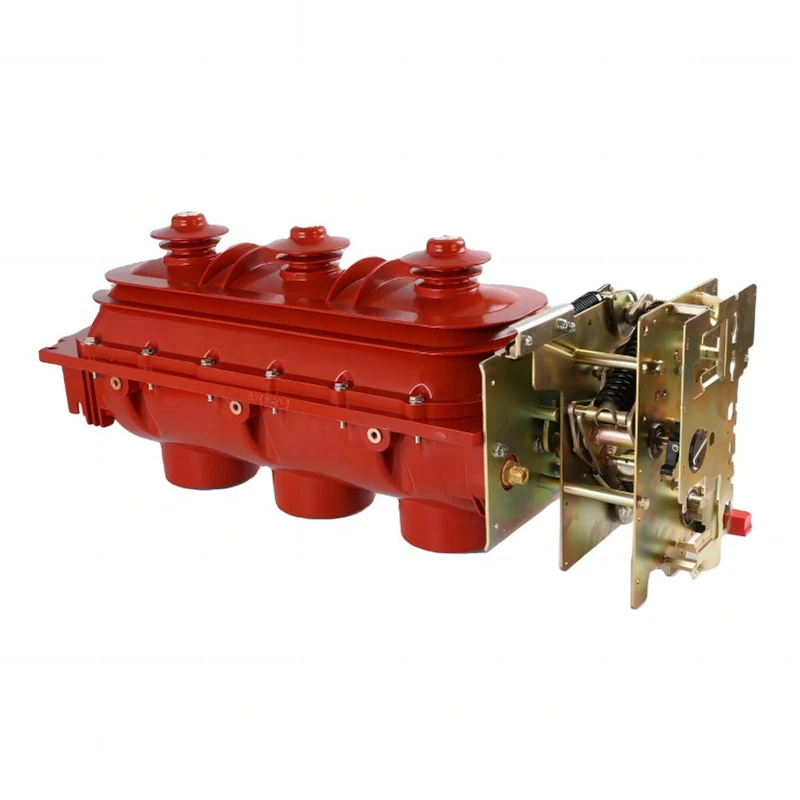

● 型番:WGS SF6 LBS
● 定格電流:630A
● 動作電圧: 12kV、24kV、36kV
● 高い破壊能力
● コンパクトで軽量
● 規格: IEC60256-1, 1997, IEC60420
導入
WGS-12/24/36kV SF6 LBS は、電力供給および変電所向けに設計された屋内高電圧スイッチです。アーク消弧および絶縁媒体として SF6 ガスを使用します。スイッチオン、スイッチオフ、接地機能を備え、電気機器を効果的に保護および制御します。
WGS-12/24/36kV SF6 LBS は、リングネットキャビネット、ケーブル分岐キャビネット、配電スイッチング変電所に特に適しています。さらに、WGS-12/24/36kV-D SF6 LBS バリアントは、SF6 LBS とヒューズを組み合わせて保護機能を強化しています。両モデルとも、IEC60256-1 (1997) および IEC60420 で定められた規格に準拠しています。信頼性が高く多用途なこれらの SF6 LBS は、電気システムの効率的な機能に寄与し、さまざまな用途で安全で制御された操作を保証します。
利点
● 高い遮断容量: SF6 LBS は、負荷および短絡状態で回路を確実に遮断できます。その遮断容量は従来の負荷遮断スイッチの遮断容量を超えており、より高い電流と負荷に対応できます。
● 高い電気的・機械的安定性: SF6 LBS は高圧 SF6 ガスを消弧媒体として使用し、優れた電気的・機械的安定性を実現します。SF6 ガスの高い絶縁性能と消弧能力により、負荷遮断スイッチは高電圧・大電流条件下でも安定して動作します。
● 高い信頼性: SF6 LBS は、さまざまな環境条件で信頼性の高い動作と性能を発揮します。湿度、汚染、その他の外部要因の影響を受けにくいため、過酷な作業環境での長期動作に適しています。
● コンパクトで軽量: 従来の空気負荷遮断スイッチと比較して、SF6 LBS は設置面積が小さく、重量も軽いため、特に限られたスペース環境での現場アプリケーションでの設置や配線に便利です。
● 長寿命: 高品質の材料と設計を採用しているため、SF6 LBS は長寿命です。長期間使用しても絶縁性能と消弧能力が安定しており、メンテナンスや交換の必要性が低減します。
技術データ
|
アイテム |
ユニット |
評価 |
||
|
定格電圧 |
ケベック |
12 |
24 |
36 |
|
定格周波数 |
ヘルツ |
50/60hZ |
||
|
定格電流 |
A |
630 |
||
|
定格負荷遮断電流 |
A |
630 |
||
|
定格ケーブル充電遮断電流 |
A |
10 |
||
|
定格短絡電流 |
かあ |
50 |
||
|
ピーク耐電流 |
かあ |
50 |
||
|
定格短絡耐電流 |
かあ |
25 |
||
|
定格短絡持続時間 |
S |
1 |
||
|
電力周波数耐電圧、相間/相間 |
ケベック |
28 |
50 |
70 |
|
電源周波数耐電圧、遮断ギャップ（実効値） |
ケベック |
32 |
60 |
82 |
|
雷インパルス耐電圧、相間/相対地間 |
ケベック |
75 |
125 |
170 |
|
雷インパルス耐電圧、遮断ギャップ |
ケベック |
85 |
145 |
195 |
|
機械寿命 |
タイムズ |
5000以上 |
2000以上 |
|
|
保護等級 |
IP3X |
|||
